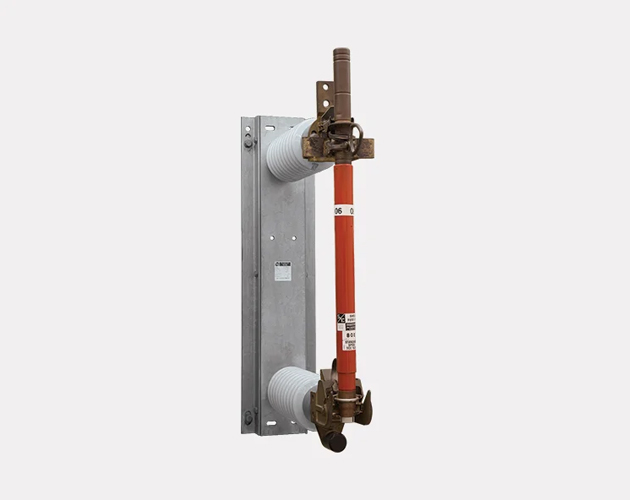

Base porte-fusible pour fusibles SMD de S&C de 36 à 72,5 kV
- Châssis de profil en U galvanisé à chaud UNE-EN ISO 1461
- Incorporation de parties actives originales de S&C.
- Isolateurs céramiques de couleur marron selon UNE 21110-CEI 273.
- C4-170, C4-250 et C4-325
- Isolateurs polymériques en silicone injecté sur un noyau en fibre de verre avec armatures externes, conformes à tous les tests spécifiés dans la norme UNE 21.909.
Caractéristiques générales
Base unipolaire pour fusibles SMD-1A de S&C 34,5kV et 69kV.
Base unipolaire et tripolaire pour fusibles SMD-1A de S&C 46kV.
Bases tripolaires pour montage sur support de treillis équipé de fixations en acier galvanisé. Fonctionnement vertical avec ouverture à 180º.
Parties vivantes (actives) pour montage vertical avec ouverture à 180º – mors et contacts – pour montage direct sur isolateurs de support 30/36kV, 45/52kV et, par adaptation (non fournie), sur 66/72,5kV.
Descriptions et références
| Type de fusible adéquat | Description | Référence | Type d'isolateur | Tension assignée |
| SMD-1A 34,5kV | Socle porte-fus. I pour fusible SMD-1A 34,5kV – V 180º | BSMD-1A 36 | Céramique | 36kV |
| SMD-1A 46kV | Socle porte-fus. I pour fusible SMD-1A 46kV – V 180º | BSMD-1A 52 | Céramique | 52kV |
| Socle porte-fus. Polim. I pour fusible SMD-1A 46kV – V 180º | BSMD-1A 52P | Polymérique | ||
| Socle porte-fus. III pour fusible SMD-1A 46kV | BSMD-1A 52 III | Céramique | ||
| Base portafus. PolimSocle porte-fus. Polym. III pour fusible SMD-1A 46kV III para fusible SMD-1A 46kV | BSMD-1A 52 III P | Polymérique | ||
| SMD-1A 69kV | Socle porte-fus. I pour fusible SMD-1A 69kV – V 180º | BSMD-1A 72,5 | Céramique | 72.5kV |
| SMD-1A | Parties vives – mâchoires et contacts– SMD-1A V 180º | 3700R3 | --- | --- |
Dimensions
| mm | BSMD-1A 36 | BSMD-1A 52 / 52P | BSMD-1A 72,5 |
| A | 1070 | 1070 | 1330 |
| B | 742 | 844 | 1047 |
| C | 970 | 970 | 1230 |
| D | 60 | 60 | 65 |
| E | 140 | 140 | 160 |
| F | 773 | 918 / 833 | 1133 |
| G | 600 | 745 / 660 | 960 |
| H | 968 | 1070 | 1272 |
| Kg. | 46 | 61 / 34 | 110 |
